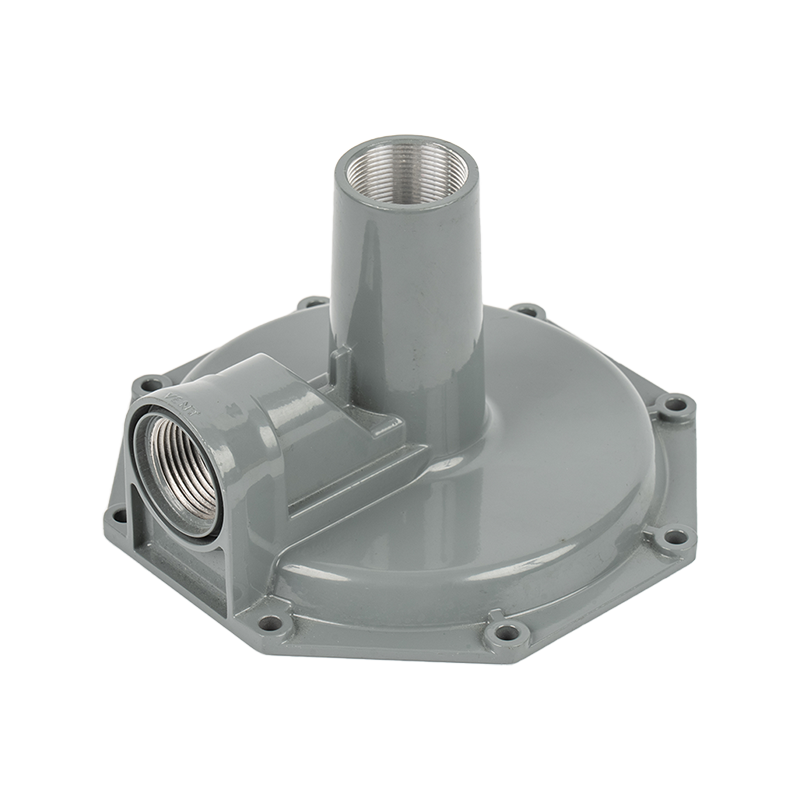

A yüksek mukavemetli alüminyum basınç düşürücü vana (PRV) giriş koşullarındaki veya akış talebindeki dalgalanmalardan bağımsız olarak, yukarı akış besleme basıncını sabit, önceden belirlenmiş bir aşağı akış çalışma basıncına otomatik olarak düşürmek için tasarlanmış hassas bir akış kontrol cihazıdır. Geleneksel pirinç veya paslanmaz çelik muadillerinden farklı olarak bu valfler, mekanik sağlamlığı önemli ölçüde azaltılmış bileşen ağırlığıyla birleştiren havacılık sınıfı veya endüstriyel sınıf alüminyum alaşımlardan üretilmiştir.
Çekirdek çalışma prensibi yay yüklü bir diyaframa veya piston tertibatına dayanır. Aşağı yöndeki basınç diyaframa karşı etki eder; Yay ayar noktasını aştığında ana valf yuvası orantılı olarak kapanır ve denge sağlanana kadar akışı kısıtlar. Bu kendi kendini düzenleyen davranış tamamen mekaniktir ve harici güç gerektirmez, bu da onu uzak veya güvenlik açısından kritik kurulumlarda doğası gereği güvenilir kılar.
Alüminyum yapı, zorlayıcı bir dizi ödünleşim sunar. Malzemenin yoğunluğu çeliğin kabaca üçte biri kadar olup, mühendislerin basınç tutma bütünlüğünden ödün vermeden ağırlığa duyarlı düzeneklerde (taşınabilir pnömatik aletler, uçak yer destek ekipmanı, hafif sulama manifoldları ve pille çalışan sıvı sistemleri) PRV'leri belirlemesine olanak tanır.
Akışkan gücü, proses ve HVAC endüstrileri daha sıkı ağırlık bütçelerini karşılayan ve giderek daha zorlu baskı ve çevre standartlarına uyum sağlayan bileşenler ararken, alüminyum PRV pazarı önemli ölçüde genişledi. Bu valflerin metalurjik, mekanik ve uygulama boyutlarının anlaşılması, bunları belirleyen veya yöneten mühendisler, satın alma uzmanları ve bakım profesyonelleri için çok önemlidir.
Alaşım Seçimi ve Metalurjik Hususlar
Tüm alüminyum eşit yaratılmamıştır. Yüksek mukavemetli alüminyum PRV gövdeleri tipik olarak her biri farklı bir mukavemet, işlenebilirlik ve korozyon direnci kombinasyonu için optimize edilmiş üç alaşım ailesinden birinden dökülür veya işlenir.
2000 Serisi (Bakır Rulmanlı) Alaşımlar
2024-T4 ve 2024-T351 havacılık bağlantı elemanları ve yapısal uygulamaların iş gücüdür. Yüksek çekme mukavemetleri (470-485 MPa nihai) bakır çökeltme sertleştirmesinden gelir. Bununla birlikte, bakır içeriği doğal korozyon direncini azaltır; bu nedenle 2000 serisi PRV gövdeleri, nemli veya kimyasal açıdan agresif ortamlarda kullanıldığında genellikle anodik oksit kaplamalara veya kromat dönüşüm işlemlerine tabi tutulur.
6000 Serisi (Magnezyum-Silikon) Alaşımlar
6061-T6 işlenmiş PRV muhafazaları için en yaygın olarak belirtilen alaşımdır. Yaklaşık 310 MPa'lık çekme mukavemeti ve mükemmel kaynaklanabilirlik ile dengeli bir profil sunar: orta basınçta hizmet için yeterince güçlü (çoğu ticari tasarımda 10-25 bar'a kadar), nötr ortamda doğal olarak korozyona dayanıklı ve valf yuvası geometrisi için gereken sıkı diş toleranslarına göre kolayca işlenebilir. 10–25 µm'ye kadar anotlama, ilave yüzey sertliği ve aşınma koruması sağlar.
7000 Serisi (Çinko Taşıyan) Alaşımlar
7075-T651 Yaygın olarak kullanılan işlenmiş alüminyum alaşımları arasında en yüksek mukavemeti (503 MPa nihai) sunarak yumuşak çeliğin akma mukavemetine yaklaşır. PRV üreticileri, giriş basınçları 70 bar'ı aştığında veya şok ve titreşime maruz kalan mobil hidrolik devrelerde olduğu gibi valfin önemli mekanik yorulma yüklemesine dayanması gerektiğinde 7075'e başvurur. Bunun karşılığında, yüksek klorürlü ortamlarda daha düşük kırılma dayanıklılığı ve stres-korozyon çatlamasına karşı duyarlılık, dikkatli yüzey koruması ve tasarım incelemesi gerektirir.
| Alaşım | Çekme Dayanımı | Akma Dayanımı | Yoğunluk (g/cm³) | Tipik Uygulama |
|---|---|---|---|---|
| 6061-T6 | 310 MPa | 276 MPa | 2.70 | Genel amaçlı pnömatik ve düşük basınçlı hidrolik PRV'ler |
| 2024-T351 | 483 MPa | 345 MPa | 2.78 | Havacılık akışkan sistemleri, taşınabilir yer destek ekipmanı |
| 7075-T651 | 503 MPa | 434 MPa | 2.81 | Yüksek basınçlı hidrolik devreler, mobil makineler |
| A380 (döküm) | 324 MPa | 159MPa | 2.74 | Yüksek hacimli ticari pnömatik bileşenler, sulama PRV'leri |
Conta ve iç bileşen malzemeleri alüminyum gövdeyi tamamlayacak şekilde seçilmelidir. Paslanmaz çelik yaylar (302 veya 316 derece), PTFE kaplı veya paslanmaz piston çubukları ve NBR, EPDM veya FKM elastomer diyaframlar standart kombinasyonlardır. Alüminyum gövde ile demir veya bakır alaşımlı iç parçalar arasındaki galvanik uyumluluk, gerektiğinde anotlama, koruyucu kaplamalar veya dielektrik izolatörler aracılığıyla yönetilir.
Temel Performans Nitelikleri
Kütle Azaltma
Alüminyum PRV'ler, eşdeğer paslanmaz çelik valflerden %60-70 daha hafif olabilir ve havacılık, robotik ve taşınabilir akışkan gücü sistemlerinde kompakt manifold düzeneklerine olanak tanır.
Basınç Aralığı
Ticari alüminyum PRV'ler 0–10 bar'dan (pnömatik) 350 bar'a (7075 hidrolik üniteler) kadar değerleri kapsar. Ayarlanabilir ayar noktaları genellikle kararlı durum akışı altında nominal çıkış basıncının ±%1–3'üdür.
Korozyon Direnci
Sert eloksallı 6061, tatlı su, basınçlı hava, inert gazlar ve hafif petrol ortamlarında mükemmel performans sunar. Güçlü alkali çözeltiler (pH >11) veya klorlu solventlerle uyumlu değildir.
Sıcaklık Toleransı
Tipik servis aralığı: −40 °C ila 120 °C (elastomer sınırlı). Yüksek sıcaklık diyafram malzemeleri (FKM), belirli proses uygulamaları için üst sınırı 175 °C'ye iter.
Akış Katsayısı (Cv)
Gövde boyutu ve koltuk geometrisi Cv'yi belirler. Alüminyumun işlenebilirliği, üreticilerin sıkı delik toleranslarını korumalarına olanak tanır ve 0,3'ten (minyatür) 30'a (DN50 modelleri) kadar tahmin edilebilir Cv değerleri sunar.
Döngü Ömrü
İyi tasarlanmış alüminyum PRV'ler, pnömatik hizmette 1-5 milyon basınç döngüsünü destekler. Yüksek frekanslı hidrolik uygulamalardaki yorulma ömrü, ISO 10771-1'e göre yapılan laboratuvar testleri ile doğrulanmıştır.
Tasarım Özellikleri ve Yapım Tipleri
Yüksek mukavemetli alüminyum PRV'ler, her biri farklı bir basınç ve akış rejimine uygun iki ana yapı tipinde mevcuttur.
Doğrudan Etkili (Diyafram Üzerinden Yaylı) Tasarım
Doğrudan etkili bir PRV'de, aşağı yöndeki basınç doğrudan diyaframın altına etki eder ve diyaframın üzerindeki ayarlanabilir sıkıştırma yayına karşı koyar. Çıkış basıncı düştüğünde yay ana deliği açar; artan basınç yayı sıkıştırarak onu kapatır. Bu tasarım doğası gereği basittir - az sayıda hareketli parça, kompakt kaplama, düşük maliyet - ancak karakteristik bir özellik sergiler "sarkık" : akış arttıkça çıkış basıncı hafifçe düşer çünkü daha yüksek akış hızlarında kuvvet dengesini sürdürmek için yayın daha fazla sıkışması gerekir. %5-15 oranında düşüş tipiktir. Doğrudan etkili alüminyum PRV'ler pnömatik aletler, kullanım noktası hava düzenlemesi ve düşük akışlı enstrümantasyon hatları için idealdir.
Pilot Kumandalı Tasarım
Pilotla çalıştırılan alüminyum PRV'ler, çıkış basıncını algılamak ve daha büyük bir ana pistonu veya diyaframı modüle etmek için küçük, doğrudan etkili bir pilot valf kullanır. Pilot devre kontrol sinyalini güçlendirir, düşüşü %1'in altına düşürür ve geniş akış aralıklarında istikrarlı düzenleme sağlar. Bu mimari, endüstriyel proses hatlarına, yüksek akışlı pnömatik sistemlere ve ayar noktası doğruluğunun kritik olduğu uygulamalara uygundur. Ek pilot kademesi gövde uzunluğunu ve maliyetini biraz artırır ancak düzenleme doğruluğunu önemli ölçüde artırır.
Servis Ömrünü Uzatan Yüzey İşlemleri
Ham alüminyum, doğal olarak ince bir oksit filmle korunurken, valf uygulamalarında mühendislik yüzey işlemlerinden önemli ölçüde yararlanır:
- Tip II Eloksal (5–10 µm): Kozmetik korozyon direncini artırır ve sızdırmazlık malzemeleri ve yağlayıcılar için kimyasal olarak bağlanabilen bir yüzey sağlar. İç mekan pnömatik servisi için uygundur.
- Tip III Sert Eloksal (25–50 µm): Yüksek hızlı ortamlardan kaynaklanan erozyona ve kayan piston kontaklarından kaynaklanan mekanik aşınmaya direnen, seramik sertliğinde bir yüzey (400–600 HV) üretir. Hidrolik ve yüksek çevrimli pnömatik PRV'ler için tercih edilir.
- Kromat Dönüşüm Kaplaması (Alodin/Alokrom): Galvanik koruma sağlar ve boyalı veya toz boyalı dış yüzeyler için astar yapışma tabakası görevi görür. Havacılık ve savunma uygulamalarında yaygındır.
- PTFE Emdirilmiş Eloksal: Kayan yüzeylerdeki (piston delikleri, ayar dişleri) sürtünmeyi azaltır, ayar noktasının tekrarlanabilirliğini artırır ve servis ömrü boyunca kopma kuvvetini azaltır.
- Akımsız Nikel Kaplama (ENP): Alüminyum sertliğinin yetersiz olduğu valf yuvaları ve piston aşınma yüzeylerine uygulanır; Toplu alaşım özelliklerinden ödün vermeden 500–600 HV yüzey sağlar.
Endüstri Uygulamaları
Yüksek mukavemetli alüminyum PRV'lerin ağırlık-mukavemet avantajı, her biri malzemenin özelliklerinin farklı bir yönünü kullanan çok çeşitli sektörlerde benimsenmeye yol açmıştır.
Havacılık ve Savunma
Uçak hidrolik ve pnömatik sistemleri, her gramın önemli olduğu katı ağırlık bütçeleri altında çalışır. Alüminyum PRV'ler, kabin basınçlandırma besleme hatlarını, iniş takımı aktüatör devrelerini ve çevresel kontrol sistemi (ECS) hava tahliye ağlarını düzenler. 2024-T351 ve 7075-T651 MIL-A-8625 Type III eloksal spesifikasyonlarına uygun yüzeylere sahip alaşımlar tercih edilmektedir. Bu uygulamalardaki PRV'lerin, uçuş zarfı yükleri altında ayar noktası stabilitesini sağlamak için MIL-STD-810'a göre titreşim ve şok yeterlilik testlerini geçmesi gerekir.
Endüstriyel Pnömatik ve Fabrika Otomasyonu
Üretim tesislerindeki basınçlı hava sistemleri, başlık basıncını (tipik olarak 8-10 bar) alet veya aktüatör çalışma basıncına (4-6 bar) düşürmek için her makine girişinde genellikle 6061-T6 gövdeli alüminyum PRV'ler kullanır. Hafiflik, modüler FRL (filtre-regülatör-yağlayıcı) düzeneklerine entegrasyonu kolaylaştırır ve alüminyumun termal iletkenliği, yoğun görev döngüleri sırasında tutarlı ayar noktalarını koruyarak, yüksek akışlı basınç azaltma olayları sırasında üretilen ısının dağıtılmasına yardımcı olur.
Taşınabilir ve Mobil Ekipmanlar
Pnömatik kırıcılar, taşınabilir jeneratörler, dalış ekipmanı ve araca monteli sıvı sistemlerinin tümü alüminyum PRV'nin azaltılmış kütlesinden yararlanır. 6061 tabanlı bir PRV, eşdeğer bir paslanmaz çelik valfin 500 g'ı aştığı durumlarda 180-250 g ağırlığında olabilir; bu, operatörün yorgunluğunun güvenlik açısından önemli olduğu elde taşınan veya sırt çantasında taşınan ekipmanlar arasında anlamlı bir farktır.
Sulama ve Su Yönetimi
Döküm A380 alüminyum PRV'ler, topografik değişiklikler karşısında eşit emitör basıncını korumak için tarımsal damla ve mikro sprey sulama sistemlerinde yaygın olarak kullanılmaktadır. Alüminyumun kalsiyum karbonat tortulaşmasına karşı direnci (yüksek karbonatlı su kaynaklarında pirinçle karşılaştırıldığında) ve birim başına rekabetçi maliyeti, onu yüksek hacimli sulama dağıtım manifoldlarında tercih edilen malzeme haline getirir. Çıkış basınçları, emitör optimizasyonu için genellikle 1,5–2,5 bar aralığına ayarlanır.
Hidrojen ve Alternatif Yakıt Sistemleri
Ortaya çıkan temiz enerji uygulamaları (hidrojen yakıt hücreli araçlar, elektroliz tesisi tesis dengesi devreleri ve sıkıştırılmış doğal gaz (CNG) dağıtım istasyonları) hidrojen gazı hizmetiyle uyumlu alüminyum PRV'lere yönelik talep yarattı. Hidrojen kırılganlığı yüksek mukavemetli alaşımlar için bir endişe kaynağıdır: 7000 serisi alaşımlar dikkatli ısıl işlem ve yüzey pasifleştirme protokolleri gerektirirken 6061-T6, 70 barın altındaki basınçlarda kabul edilebilir direnç sergiler. Bu, endüstri genelinde malzeme yeterlilik çalışmalarının aktif bir alanıdır.
Alüminyum PRV'ler genellikle güçlü asitler, alkali temizleme solüsyonları (pH >11) veya agresif klorlu ortamlar için uygun değildir. Bu durumlarda, PTFE kaplı alüminyum gövdeler veya alternatif alaşım seçimleri, spesifikasyondan önce vana üreticisiyle birlikte gözden geçirilmelidir.
Doğru Alüminyum PRV Nasıl Seçilir
Doğru PRV seçimi, sistem ve uygulama parametrelerinin sistematik olarak değerlendirilmesini gerektirir. Mühendisler aşağıdaki hususları sırasıyla incelemelidir:
- Giriş ve çıkış basınç aralığını tanımlayın: Maksimum giriş basıncını (P1 maks) ve gerekli çıkış ayar noktası aralığını doğrulayın. Vananın nominal giriş basıncının, güvenlik marjı için P1 max'ı en az %10-20 oranında aştığını doğrulayın.
- Gerekli akış katsayısını (Cv) hesaplayın: Pik sistem akış talebini (l/dak veya SCFM) belirleyin ve uygun gövde boyutunu seçmek için üreticinin Cv boyutlandırma tablolarını kullanın. Düşük boyutlandırma, yüksek basınç düşüşüne ve kararsızlığa neden olur; Aşırı boyutlandırma, düşük akışlarda düzenleme doğruluğunu azaltır.
- Sıvı uyumluluğunu belirtin: Proses ortamının seçilen alaşımla, conta elastomerleriyle ve yay malzemesiyle uyumlu olduğunu doğrulayın. Standart dışı ortamlar için malzeme uyumluluk veri sayfalarını edinin.
- Sıcaklık aralığını değerlendirin: Birleşik sıvı ve ortam sıcaklığı zarfına göre elastomer conta malzemelerini (NBR, EPDM, FKM, FFKM) seçin. Sert eloksallı alüminyum, mekanik özelliklerini 175 °C'ye kadar korur; elastomerler tipik olarak sınırlayıcı bileşendir.
- Bağlantı türünü ve boyutunu seçin: ⅛" ila 2" (DN6 ila DN50) arası NPT, BSPP veya metrik dişli bağlantıları mevcuttur; manifold montajlı ve itmeli modeller modüler pnömatik düzeneklere uygundur.
- Sertifikasyon ve uyumluluk gerekliliklerini inceleyin: Uygulamalar, CE işareti (PED 2014/68/EU), UL tanıma, CSA sertifikası veya tehlikeli alan kullanımına yönelik ATEX/IECEx direktiflerine uygunluk gerektirebilir.
- Çevresel ve yüzey işleme ihtiyaçlarını değerlendirin: Dış mekan, deniz veya yıkanan ortamlar Tip III eloksal veya ek koruyucu kaplamaları garanti eder. Uygun olduğu yerde toz ve nem girişine karşı koruma için IP koruma sınıfını (IP65 veya üzeri) belirtin.
Kurulum, Bakım ve Hizmet Ömrü
Alüminyum PRV'ler, nominal hizmet ömrünü sağlamak için basit ancak tutarlı bakım uygulamaları gerektirir.
Kurulum İçin En İyi Uygulamalar
Vanayı üreticinin belirttiği yönde monte edin (tipik olarak akış oku yatay veya dikey-yukarı). Giriş beslemesinin temiz ve kuru olduğundan emin olun; basınçlı hava sistemleri, yuva yüzeylerini ve diyafram bütünlüğünü bozan partikül veya nem girişini önlemek için PRV'nin yukarı akışında bir filtre ayırıcı veya birleştirici filtre içermelidir. Pilotla çalıştırılan tasarımların pilot devresinde hidrolik kilitlenmeyi önlemek için NPT/BSPP dişlerine teflon bant veya diş sızdırmazlık bileşiği dikkatli bir şekilde uygulanmalıdır.
Periyodik Muayene Aralıkları
Temiz basınçlı hava hizmetinde 6061 alüminyum PRV'ler genellikle 18-24 ay boyunca bakım gerektirmeden çalışır. Kirlenmiş, yüksek nemli veya kimyasal olarak aktif ortamlarda, üç ayda bir yapılan denetimler ihtiyatlı olacaktır. Muayene noktaları şunları içerir: çıkış basıncı ayar noktasının doğrulanması (kalibre edilmiş bir gösterge kullanılarak), diyafram veya piston conta bütünlüğü (sıfır akışta basınç kaymasının gözlemlenmesiyle kontrol edilir) ve gövdenin dış kısmının, özellikle galvanik çiftlerin mevcut olabileceği dişli bağlantılarda korozyon açısından görsel muayenesi.
Yaygın Arıza Modları ve Çözümü
Sürünme (ayar noktası kayması): Genellikle yay yorgunluğunu veya elastomer sıkıştırma setini gösterir. Yeniden kalibre edin; sapma ayar noktasının ±%5'ini aşarsa yay veya diyafram grubunu değiştirin. Gevezelik: Akış talebi için küçük boyutlu vana, aşırı giriş basıncı ani artışları veya kirlenmiş yuva yüzeyleri nedeniyle valf yuvasında hızlı salınım. Koltuğu temizleyin; giriş sönümlemesi eklemeyi veya daha büyük bir vanayla değiştirmeyi düşünün. İç sızıntı (akışlı): Aşınmış koltuk veya hasarlı diyafram; Sızdırmazlık bileşenlerini üreticinin tamir kitini kullanarak değiştirin. Akımsız nikel kaplamalı alüminyum koltuklar genellikle sahada onarılabilir; Çıplak alüminyum koltuklar, erozyon ileri düzeydeyse gövdenin değiştirilmesini gerektirebilir.
